CIRCULOS EN PERSPECTIVA
Toda circunferencia inscrita en un cuadrado es tangente al mismo en los puntos medios de sus lados.

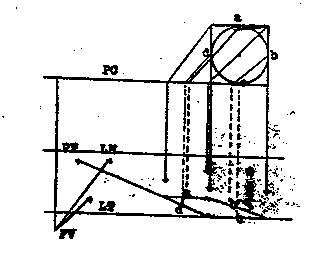

Para obtener la perspectiva de la circunferencia:
Se obtiene primero la del cuadrado, se sitúan los puntos medios
y se traza el contorno de la circunferencia a pulso o con pistola de curvas.
a,b,c,d, puntos medios del cuadrado.
*Este método no es tan exacto por lo tanto se utiliza otro método
para sacar mas puntos.
MÉTODO DE LOS 8 PUNTOS
Inscribimos la circunferencia en un cuadrado en el cual trazamos diagonales
a sus vértices, estas cortaran a la circunferncia en cuatro puntos
comunes por tanto a ambas.
Bastará entonces hallar la perspectiva del cuadrado , situar
los puntos de las diagonales y los puntos medios del cuadrado, tangentes
al circulo y con ello tenemos ocho puntos que se unirán a pulso
o con la ayuda de pistolas de curvas.
